本安装程序所引用标准为DIN18365、DIN18560、BS EN14259、DIN18202、EN1372、EN1373、EN1903、TKB-7、TKB-8、TKB-9、BEB规范等欧盟相关地面与地板安装规程。

施工环境要求：

地面不得出现开裂、空鼓等问题，不得出现任何影响粘结强度的物质。

如果基层地面不符合要求，必须进行相应的处理。

现场准备：

1、 所有的裂缝依据TKB-8所述，采用反应性树脂+波纹钢片的方案予以修复，严禁使用水泥基材料修补。

2、 含水率超标，必须施工环氧树脂防潮膜。防潮不是防水，防水指液态水，防潮指气态水，完全不同，不可以使用JS防水砂浆或者水性环氧作为地面防潮材料。潮湿的采暖地面不可以施工环氧树脂防潮膜。

3、 中高人流量的场所，要求基层的粘结拉拔强度≥1.0Mpa，低人流量场所，要求基层的粘结拉拔强度≥0.8Mpa。

4、 如果地面起砂，必须使用环氧树脂渗透剂做浸渍渗透硬化处理。严禁使用无机类“混凝土硬化剂”做地面强化处理。

5、 基层平整度不够，需要施工水泥自流平。水泥自流平至关重要！完工后的水泥自流平，与地面的粘结拉拔强度必须超过≥1.0Mpa（低人流量≥0.8Mpa）。超过5mm厚度的找平，不建议施工普通水泥自流平。界面剂严禁使用有粘性的产品。水泥自流平忌讳两遍施工。

辅材的选择：

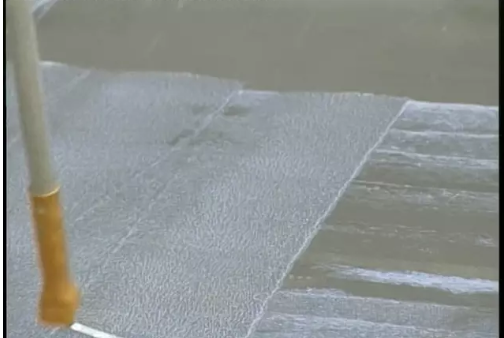

1、 吸收性基层，必须选择无粘性、高tg值的水性界面剂，不可以使用有粘性的界面剂。非吸收性基层的界面剂选择较为复杂，需要一案一议。界面剂必须滚涂涂刷。一纵一横算涂刷一遍界面剂。

2、 自流平必须符合相关粘结拉拔强度，很多自流平仅仅是表面强度高，与基层的粘结拉拔强度很差，需要注意。

3、 自流平的抗压和抗折强度，根据使用环境确定。一般商用环境而言，C20、F6级别的自流平足够了。一般国产自流平，抗压强度都没有问题，抗折强度较低，F6是医院、商场等场所的最低要求。

4、 请注意自流平的一次找平厚度！常见的国产自流平，一次找平厚度超过3mm，就会出现问题。地面修补和厚层找平，请征询技术意见。

5、 常规PVC粘合剂仅适用于吸收性基层，如水泥砂浆基层、水泥基自流平基层。而水磨石、地砖、地坪漆基层为非吸收性基层，必须选择具有压敏干粘特性的粘合剂，如K188E、T300、KE2000S等，选择时请务必谨慎！

6、 国内PVC粘合剂的行业标准制定于1994年，当年尚未出现卷材，该标准为片材制定，不适用于卷材，2008年修改标准，只是降低了要求，没有引入卷材的相关要求。建议粘合剂的粘结强度符合欧盟EN1372、EN1373、EN1903等相关标准。综合理化性能，必须符合BS EN14259标准。

7、 请注意“耐滚轮碾压”，耐家具滚轮碾压指标，DIN12529标准。在办公室、医院等场所，带有脚轮的椅子、病床，对地板的碾压里，可能导致粘合剂层下陷。汉高妥善、优成、特朋的粘合剂产品明确告知是否耐受脚轮碾压，其他产品是否具有同等性能，需要询问制造商技术部门。

耐受家具转向轮碾压的图标

地板铺设：

1、 PVC地板进入施工现场，在合适的室内温度条件下，静置24小时以上。24小时以后，依据图纸，开卷切割材料。必须按照卷号，顺序开卷，严禁跳跃卷号开卷。

2、 PVC地板必须废边，两边大约1.5～2厘米，必须裁切废弃。

3、 材料切割以后，将材料反卷一次，反卷时间至少半小时，然后将材料正面向上，在铺设区域预铺至少24小时。预铺的作用有两个：①消除地板收卷、运输过程中的应力，使之与地面较为服帖的贴合。②预铺过程可以发现色差，如有色差，必须定制安装工作，及时上报。

4、 选择粘合剂必须根据基层、地板背衬结构、空气温湿度等具体情况决定。切忌使用“压敏胶”此种粘合剂初粘极好，但终粘强度很差。

5、 根据基层和地板背衬构造选择刮齿，一般而言，选择A1～A5刮齿。

6、 地板上墙，推荐使用K188E、T300、KE2000S这三种水性粘合剂。不推荐万能胶，市场上那个出售的一般万能胶耐受增塑剂性能很差，遇到高温就会脱胶。

7、 PVC铺设完毕，夏季至少等待24小时以后才能焊接，冬季至少等待72小时以后焊接。焊接必须在粘合剂强度发展起来以后，否则焊缝容易鼓包。

8、 焊接完成后，必须分两次铲平焊线。第一次垫上“蝴蝶片”，趁热铲第一刀，几个小时以后，焊线完全冷却，第二刀将焊线修平。

9、 在地暖上铺设PVC地板，从基层地面到粘合剂，都有不同的要求，整个系统需要耐受最高50℃高温，安装程序较为复杂，请在安装之前征询技术意见。

（注：焊线铲除示范图片，选自亚麻地板焊线铲除。）
